圧電集束衝撃波と放射状衝撃波：違いは何ですか？

衝撃波療法は、理学療法、スポーツ回復、整形外科、リハビリテーションにおいてますます重要な技術となっています。しかし、すべての衝撃波システムが同じように機械的エネルギーを供給するわけではありません。主なアプローチは2つあります。 圧電集束衝撃波 そして 放射状衝撃波. どちらも機械的エネルギーを用いて組織を刺激しますが、エネルギー発生原理、伝播パターン、治療深度、エネルギー分布は大きく異なります。クリニック、理学療法センター、専門機器販売業者にとって、これらの違いを理解することは、特定の治療ポートフォリオにどちらの技術がより適しているかを判断する上で役立ちます。.

1. 圧電集束衝撃波とは？

圧電集束衝撃波技術は、 逆圧電効果 機械エネルギーを生成するために、多数の圧電セラミック結晶が球状配列で配置されている。電気パルスを印加すると、結晶は同期した機械パルスを生成する。アプリケータが球状であるため、音波は特定の焦点領域に収束する。.

治療面からエネルギーを広範囲に拡散させるのではなく、このシステムは選択された深さに機械的エネルギーを集中させるように設計されています。このため、集束衝撃波技術は、特に以下のような治療プロトコルにおいて非常に興味深いものとなります。 より深部の組織構造への標的エネルギー送達.

主な特徴

• 明確に定義された焦点領域
• 治療深度を調整可能
• 集中的なエネルギー供給
• 高精度なフォーカス調整
• 安定したエネルギー生成
• 比較的低い動作音
• 表面エネルギー濃度の低下

焦点領域の正確なサイズと精度は、特定のデバイス設計、結晶配置、アプリケーター、および動作パラメータによって異なります。.

2. 放射状衝撃波とは何ですか？

放射状衝撃波、一般に 放射状圧力波療法, アプリケーターで機械的な圧力波を発生させ、それを組織全体に拡散させます。多くのラジアルシステムは空気圧機構を使用しています。圧縮空気によってハンドピース内部の発射体が加速され、アプリケーターに衝突して圧力波を発生させます。.

集束型衝撃波とは異なり、この衝撃波ではエネルギーは組織深部の特定の焦点に集中しません。代わりに、機械エネルギーはアプリケーターから外側に向かって伝播し、波が組織内を伝わるにつれてエネルギー分布が変化します。.

主な特徴

• 発散波伝播
• 広範囲の機械的刺激
• 明確な深層焦点なし
• アプリケーターに近いほど機械的効果が強くなる
• 一般的に、表層的で比較的広い治療範囲に適しています。
• 多くのシステムで採用されているシンプルで実用的なハンドピース設計

したがって、放射状衝撃波は、高度に標的を絞ったエネルギー照射ではなく、広範囲にわたる機械的刺激を治療の目的とする場合に有用である。.

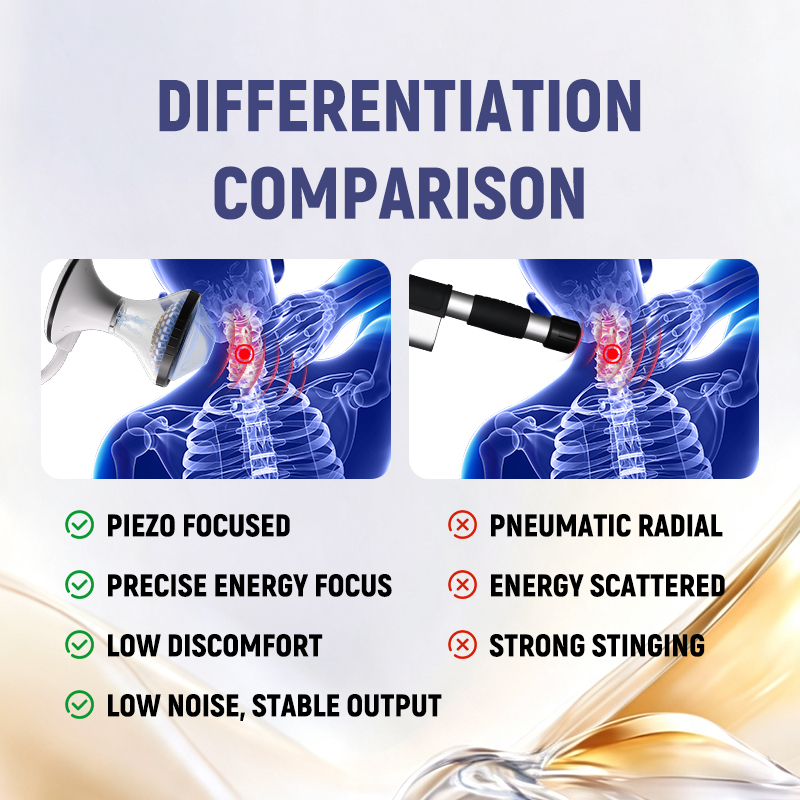

3. 圧電集束衝撃波と放射状衝撃波

この2つの技術の最大の違いは エネルギーが生成された後にどのように伝わるか. 圧電集束衝撃波は音響エネルギーを特定の焦点領域に集中させるのに対し、放射状衝撃波はアプリケーターから外側に向かって伝播する圧力波を発生させます。この違いによって、治療領域全体へのエネルギー分布が決まります。.

3.1 エネルギー伝播

圧電集束衝撃波 特定の焦点領域に向かって収束する生成された音波を利用する。. 放射状衝撃波, それに対し、は、アプリケーターから外側に向かって発散するパターンで伝播する圧力波を生成する。.

この伝搬特性の違いは、集束型システムと放射型システムの根本的な違いの一つである。.

3.2 エネルギー配分

集束型衝撃波では、エネルギーを特定の焦点領域に集中させることができます。施術者は、治療対象部位に応じて、異なるアプリケーターや深度設定を選択できます。放射状衝撃波では、エネルギーは治療面からより広範囲に分散されます。機械的刺激はアプリケーターに近いほど強く、一般的に深度が増すにつれて弱まります。.

したがって、これら2つの技術は、単に最大圧力値を比較するだけで評価すべきではない。.

3.3 治療深度

集束衝撃波システムは、エネルギーを 特定の焦点深度. 例えば、プロ仕様の圧電集束システムでは、異なる有効焦点深度範囲に対応する複数のアプリケーターが提供される場合があります。例えば、SHEFMON SW33は、調整可能な治療深度範囲を提供します。 4～66mm 交換可能なシリコン製プローブが8本付属。.

ラジアル衝撃波システムは一般的に、より広範囲で表層的な機械的刺激を提供します。実際の治療深度は、圧力レベル、アプリケーター、組織特性、およびデバイス設計によって異なります。購入者にとって、これは「浸透深度」を、 実際のエネルギー供給パターン, 孤立した仕様としてではなく。.

4. 精度と治療の快適性

もう一つの重要な違いは、エネルギーの集中度です。圧電集束衝撃波は、多結晶アレイを用いて音響エネルギーを生成・集中させます。この集束設計により、治療対象周辺への不要なエネルギー拡散を抑制することができます。.

エネルギーが広範囲の表面領域に分散されるのではなく、焦点領域に集中するため、適切なパラメーターとカップリングを使用すれば、集束型システムはより制御された治療体験を提供できます。一方、放射状システムは、アプリケーター表面から機械的な圧力を加えます。治療時の感覚は、圧力、周波数、アプリケーター、身体部位、個人の感受性によって異なります。.

どちらの技術も、自動的に「痛みがない」と表現すべきではありません。治療の快適さは、機器と治療手順の両方によって異なります。.

5. 用途によって強みが異なる

圧電集束衝撃波

集束型衝撃波は、より標的を絞った治療を含むプロトコルにおいて検討される可能性がある。

• 腱障害
• 石灰化腱疾患
• 足底筋膜炎
• 深部筋トリガーポイント
• 筋膜痛
• スポーツ関連の軟部組織疾患
• 整形外科およびリハビリテーション分野における厳選された応用例
• 選択された泌尿器科プロトコル

その主な利点は、 選択された深度における目標エネルギー.

放射状衝撃波

放射状衝撃波は、以下のような広範囲の機械的刺激に一般的に使用されます。

• 筋肉の緊張
• 筋膜治療
• 表層の軟部組織の不快感
• スポーツ後の回復
• 一般的な理学療法の応用
• 広範囲の軟部組織治療

その比較的シンプルな動作原理は、汎用性と日常的な治療効率を重視するクリニックにとって、放射状システムを実用的なものにする可能性もある。.

6．主な違いを一覧で見る

7．クリニックはどの衝撃波治療技術を選択すべきか？

圧電集束衝撃波と放射状衝撃波の選択は、どちらか一方の技術が普遍的に優れているという考えではなく、クリニックの治療要件に基づいて行うべきです。主に、 広範囲にわたる表層的な機械的刺激, 放射状衝撃波は実用的な解決策となり得る。.

クリニックが 特定の深度における、より制御されたエネルギー供給, 圧電集束衝撃波は、従来とは異なる技術的アプローチを提供します。そのため、専門の購入者は、エネルギー生成技術、焦点特性、治療深度、アプリケーター構成、作動圧力、周波数範囲、ハンドピースの寿命、騒音レベル、および想定される用途など、複数の仕様を総合的に考慮する必要があります。.

結論

圧電集束衝撃波と 放射状衝撃波 これらは、機械エネルギー伝達に対する2つの異なるアプローチに基づいている。. 圧電集束衝撃波 多結晶圧電アレイを用いて音響エネルギーを生成し、特定の焦点領域に集中させることで、選択された深さでの標的治療に適している。. 放射状衝撃波 アプリケーターから外側に向かって広がる発散圧力波を発生させるため、より広範囲で、一般的にはより浅い機械的刺激に適しています。理学療法クリニック、スポーツリカバリーセンター、リハビリテーション施設、および専門販売業者にとって、圧力や周波数だけで機器を比較するよりも、この根本的な違いを理解することの方がはるかに有益です。最適な技術は、最終的にはクリニックの治療プロトコル、対象となる用途、施術者の好み、および機器の要件によって決まります。.
